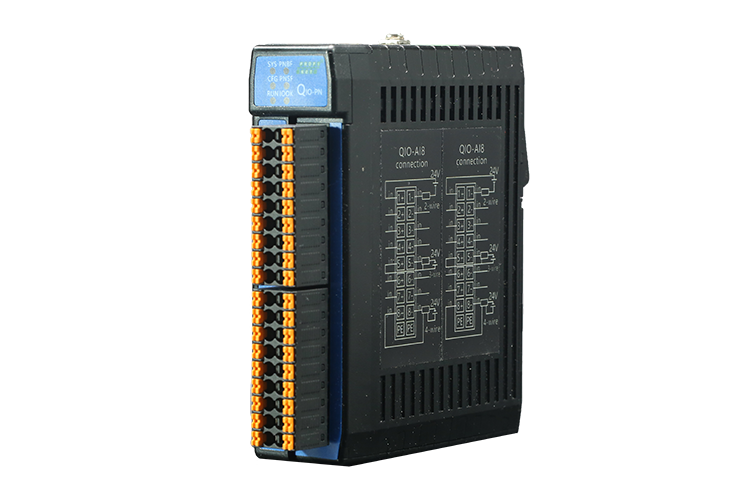

使用戶能夠通過PROFINET主站來操作QIO-PN產品，實現在PROFINET主站中控制數字量I/O和模擬量I/O信號的功能。
在PROFINET系統中QIO-PN系列產品做為PROFINET從站，可直接與現場的數字量I/O和模擬量I/O設備相連接，將I/O信號傳送到PROFINET主站PLC中去。
· 一體化，小點數，價格低
· IO種類多樣，可以靈活選擇
· 高標準認證，適用嚴酷工業環境
· 雙網口交換功能，具有菊花鏈交換功能
· 豐富的診斷指示燈，便于調試診斷
· 專用接地端子，提高現場抗干擾性
· 遠程固件升級，產品升級方便
(1) 、Profinet接口
· 兩個 RJ45 以太網接口，支持 100BASE-TX，MDI/MDI-X 自偵測, 集成以太網交換機；
· 符合 PROFINET 的 B 類標準，支持 PROFINET V2.43 版本；
· 支持 PROFINET 的 RT 實時通訊協議；
· 在 PROFINET 接口端相當于 PROFINET 網絡(luò )中的 PROFINET IO（與 Controller 相對應）；
· 配合使用支持 PROFINET 協議的交換機，可以實現拓撲網絡(luò )和 PROFINET 故障診斷功能，加強系統的可維護性。
(2) 、IO接口
· 多IO種類選擇，包括DI16、DO16、AI8、AO8、RTD6、THC8等
IO類型
描述
技術指標
DI16
16通道 數字量輸入
晶體管，PNP，反接保護，過壓保護
DO16
16通道 數字量輸出
晶體管，PNP，500mA，短路保護，安全輸出功能
AI8
8通道 模擬量輸入
差分輸入，0-10V、1—5V，0-20mA、4—20mA，16位分辨率，精度誤差小于±0.2%
AO8-A
8通道 模擬量輸出（電流）
0-20mA，4—20mA，16位分辨率，精度誤差小于±0.2%
AO8-V
8通道 模擬量輸出（電壓）
0-10V，1—5V，16位分辨率，精度誤差小于±0.1%
RTD6
6通道 熱電阻輸入
Pt100、Cu50，分辨率0.1℃，精度誤差±0.3度
THC8
8通道 熱電偶輸入
N、E、J、T、K，分辨率0.1℃，精度誤差±0.3度
(3) 、QIO-PN產品GSDML文件
· GSDML文件描述了產品信息及配置參數，根據實際的IO類型可以配置1-2個IO。IO種類和參數都可以通過組態軟件進行配置，無需單獨配置。
(4) 、供電
· 電源電壓：雙路 DC24 V (±20％)
· 額定電流：100mA@24VDC
· 額定功率：2.4W@24VDC
· 隔離電壓等級：1500V
(5) 、防護等級
· 防護等級：IP20
(6) 、環境條件
· 運輸和存儲溫度：-40℃ ~ +70℃
· 工作溫度：-30℃~ +60℃
· 工作相對濕度：5~95%，無凝露
(7) 、機械特性
· 外殼主體：ABS+PC
· 尺寸：35×120×100mm
· 重量：300g（雙IO，帶端子）
(8) 、EMC等級
· 靜電放電：符合國際標準IEC61000-4-2，接觸放電±4kV，空氣放電±8kV；
· 電快速脈沖群：符合國際標準IEC61000-4-4，電源端±4kV，信號端±2kV；
· 浪涌抗擾度：符合國際標準IEC61000-4-5，線地±2kV，線線±1kV。
|
總線協議 |
序號 |
端子數量 |
IO組合 |
訂貨號 |
|
PROFINET |
1 |
1 |
DI16 |
QIOPNDI16XX000 |
|
2 |
1 |
DO16 |
QIOPNDO16XX000 |
|
|
3 |
1 |
AI8 |
QIOPNAI8XXX000 |
|
|
4 |
1 |
AO8A |
QIOPNAO8AXX000 |
|
|
5 |
1 |
AO8V |
QIOPNAO8VXX000 |
|
|
6 |
1 |
RTD6 |
QIOPNRD6XXX000 |
|
|
7 |
1 |
THC8 |
QIOPNTC8XXX000 |
|
|
8 |
2 |
DI32 |
QIOPNDI32XX000 |
|
|
9 |
2 |
DO32 |
QIOPNDO32XX000 |
|
|
10 |
2 |
AI16 |
QIOPNAI16XX000 |
|
|
11 |
2 |
AO16A |
QIOPNAO16AX000 |
|
|
12 |
2 |
AO16V |
QIOPNAO16VX000 |
|
|
13 |
2 |
RTD12 |
QIOPNRD12XX000 |
|
|
14 |
2 |
THC16 |
QIOPNTC16XX000 |
|
|
15 |
2 |
DI16DO16 |
QIOPNDIDOXX000 |
|
|
16 |
2 |
DI16AI8 |
QIOPNDIAIXX000 |
|
|
17 |
2 |
DI16AO8A |
QIOPNDIAOAX000 |
|
|
18 |
2 |
DI16AO8V |
QIOPNDIAOVX000 |
|
|
19 |
2 |
DI16RTD6 |
QIOPNDIRDXX000 |
|
|
20 |
2 |
DI16THC8 |
QIOPNDITCXX000 |
|
|
21 |
2 |
DO16AI8 |
QIOPNDOAIXX000 |
|
|
22 |
2 |
DO16AO8A |
QIOPNDOAOAX000 |
|
|
23 |
2 |
DO16AO8V |
QIOPNDOAOVX000 |
|
|
24 |
2 |
DO16RTD6 |
QIOPNDORDXX000 |
|
|
25 |
2 |
DO16THC8 |
QIOPNDOTCXX000 |
|
|
26 |
2 |
AI8AO8A |
QIOPNAIAOAX000 |
|
|
27 |
2 |
AI8AO8V |
QIOPNAIAOVX000 |
|
|
28 |
2 |
AI8RTD6 |
QIOPNAIRDXX000 |
|
|
29 |
2 |
AI8THC8 |
QIOPNAITCXX000 |
|
|
30 |
2 |
RTD6AO8A |
QIOPNRDAOAX000 |
|
|
31 |
2 |
RTD6AO8V |
QIOPNRDAOVX000 |
|
|
32 |
2 |
THC8AO8A |
QIOPNTCAOAX000 |
|
|
33 |
2 |
THC8AO8V |
QIOPNTCAOVX000 |
|
|
34 |
2 |
RTD6THC8 |
QIOPNRDTCXX000 |
