芯片開發包DSDPV1-P1包含DSDPV1協議芯片評估板VB-DSDPV1-V1.0，評估板即使芯片開發的一個軟硬件樣板，可用來作為一個DPV1從站搭建開發平臺。評估板采用主流MCU芯片（F103）；GSD文件、原理圖、PCB圖、器件封裝庫、C源代碼（帶注釋?zhuān)?/span>DTM驅動、EDDL文件等全部免費提供。

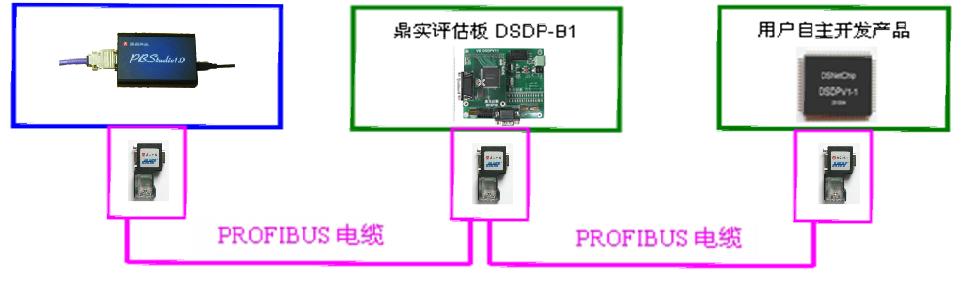

基于鼎實開發包DSDP-Package1搭建的開發平臺

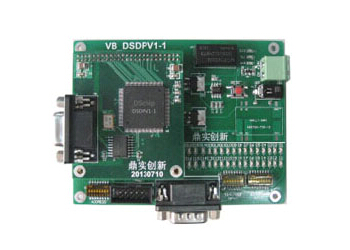

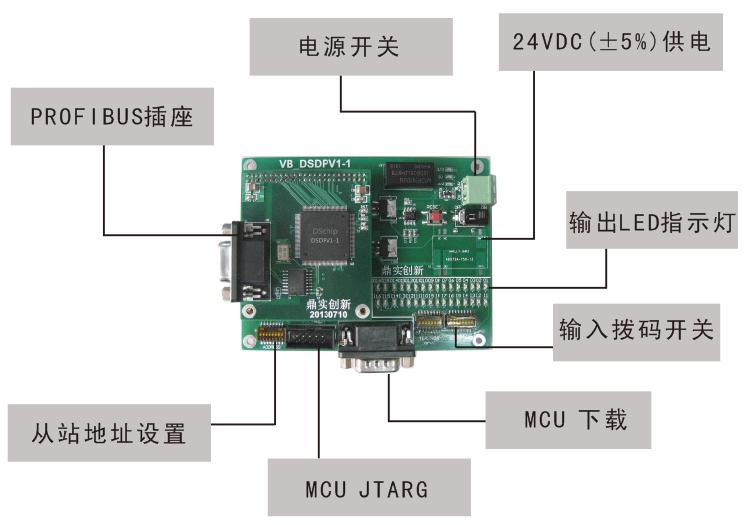

1、評估板VB-DSDPV1-1.0技術指標

（1）外形尺寸107mm×81mm

（2）24V穩壓（±5%）供電。

（3）MCU：STM32F103 TQFP 144

（4）PROFIBUS輸入輸出2 BYTES INPUT + 2 BYTES OUTPUT

（5）PROFIBUS輸入：撥碼輸入；PROFIBUS輸出：LED指示燈

（6）電氣原理圖、器件清單、源碼開放

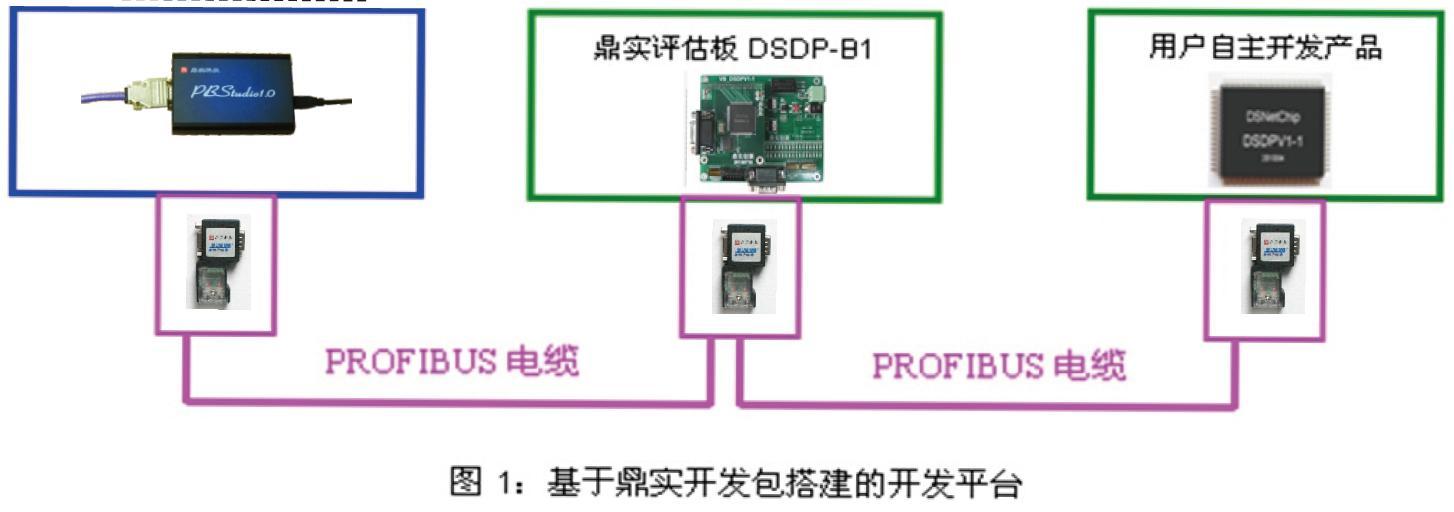

 2、基于鼎實DP開發包搭建的開發平臺

主要設備：

1、PBStudio鼎實網絡(luò )診斷工具——開發用主站及網絡(luò )診斷；

2、鼎實評估板——標準從站

3、基于鼎實芯片的用戶開發的設備

4、其他：PC或筆記本、PROFIBUS電纜、PROFIBUS插頭

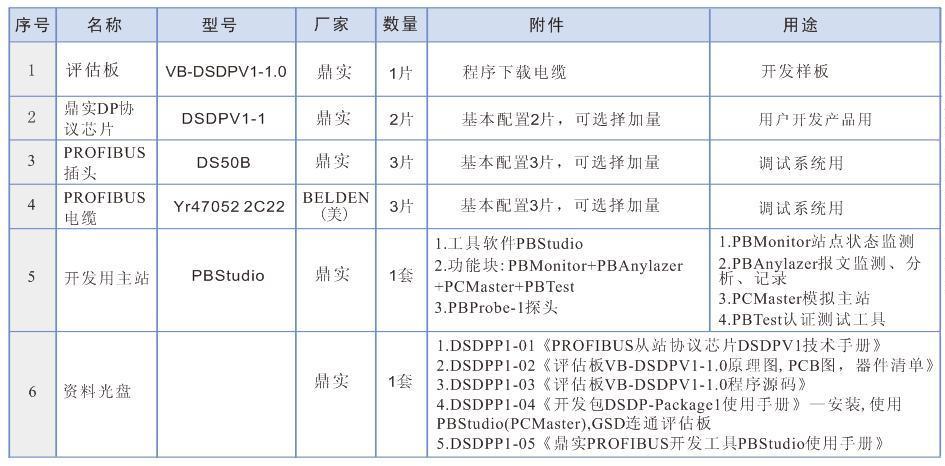

3、鼎實開發包DSDP-Package1配置
