MODBUS/RTU到以太網MODBUS/TCP網關主要用于以MODBUS/TCP為主干網絡(luò )的DCS系統中，或者在MODBUS/PLC的控制系統中；如果需要將一些MODBUS設備（如：電機保護器MCC、電量測量?jì)xPCC、變頻器、I/O等）連接以太網系統中,本產品是最佳選擇
● 獨立通道2口MODBUS/485/RTU主站,不需要RS485物理層的擴展設備（中繼器或HUB） 可直接連接62個MODBUS/RTU從站設備。

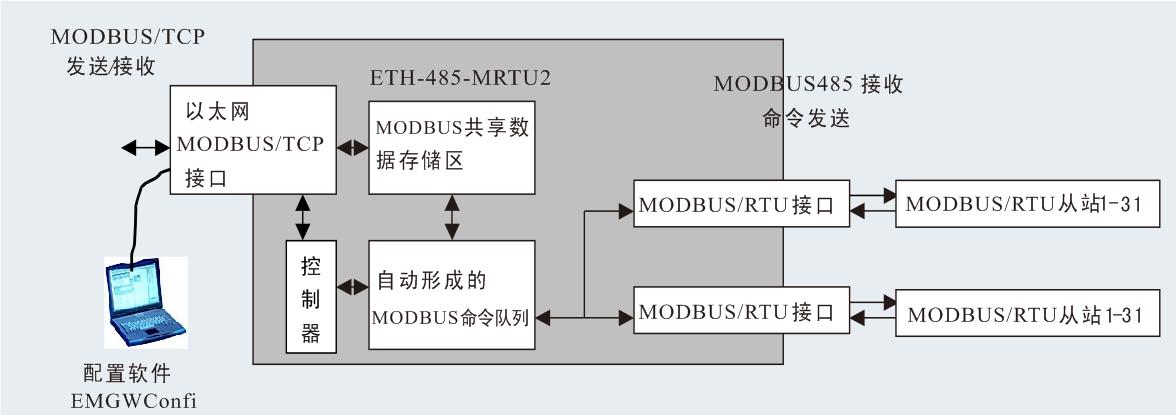

● 區別于透明傳輸模式，本網關是存儲器共享式網關，具有數據刷新速度快，客戶機編程簡單的優點。通過配置軟件EMGWConfi組態每個MODBUS/RTU與MODBUS/TCP存儲區（0區、1區、3區、4區）的映射關系并下載配置，網關自動形成MODBUS/RTU報文定時循環發送，以太網一側客戶機只要通過MODBUS/TCP讀/寫網關存儲區即可實現對MODBUS/RTU的監控。如下圖所示：
● 區別于透明傳輸模式，本網關是存儲器共享式網關，具有數據刷新速度快，客戶機編程簡單的優點。通過配置軟件EMGWConfi組態每個MODBUS/RTU與MODBUS/TCP存儲區（0區、1區、3區、4區）的映射關系并下載配置，網關自動形成MODBUS/RTU報文定時循環發送，以太網一側客戶機只要通過MODBUS/TCP讀/寫網關存儲區即可實現對MODBUS/RTU的監控。如下圖所示：
● 監控功能：利用狀態字控制字監測控制從站當前在線/離線狀態，累加及清除錯誤標記。
● 網關具有多種工作模式。
除以上介紹的MODBUS/RTU主站MODBUS/TCP服務器模式之外，還有兩種工作模式：
MODBUS/RTU從站MODBUS/TCP客戶機模式，該模式下網關作為以太網客戶機至多可連接31個服務器設備；
MODBUS/RTU從站MODBUS/TCP服務器模式，該模式為MODBUS/RTU主站與MODBUS/TCP客戶機互聯提供了解決方案。
三種工作模式，互為彌補，應用靈活，可以滿足絕大多數工業現場的組網需求。
● 波特率2400～115.2 K半雙工；校驗位、停止位通過組態軟EMGWConfi配置可選。
● 標準工業以太網接口：RJ45、10/100 M自適應、MODBUS/TCP服務器，可以至多同時連接6臺客戶機，便于調試、監控、下載配置。
● 寬電壓供電24VDC±25%,35mm導軌卡裝、提供直觀、有效的指示燈功能。
● 工作溫度：-20℃～+55℃；工作相對濕度：5～95%(無結露)。
● 網關具有多種工作模式。
除以上介紹的MODBUS/RTU主站MODBUS/TCP服務器模式之外，還有兩種工作模式：
MODBUS/RTU從站MODBUS/TCP客戶機模式，該模式下網關作為以太網客戶機至多可連接31個服務器設備；
MODBUS/RTU從站MODBUS/TCP服務器模式，該模式為MODBUS/RTU主站與MODBUS/TCP客戶機互聯提供了解決方案。
三種工作模式，互為彌補，應用靈活，可以滿足絕大多數工業現場的組網需求。
● 波特率2400～115.2 K半雙工；校驗位、停止位通過組態軟EMGWConfi配置可選。
● 標準工業以太網接口：RJ45、10/100 M自適應、MODBUS/TCP服務器，可以至多同時連接6臺客戶機，便于調試、監控、下載配置。
● 寬電壓供電24VDC±25%,35mm導軌卡裝、提供直觀、有效的指示燈功能。
● 工作溫度：-20℃～+55℃；工作相對濕度：5～95%(無結露)。

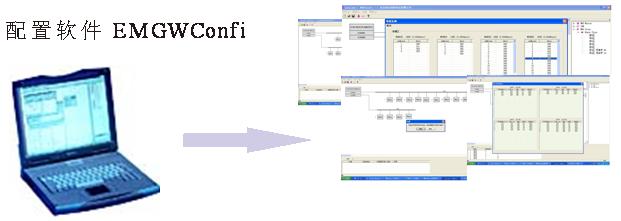

MODBUS網關配置軟件：EMGWConfi
由于本產品采用的是存儲器共享型原理，需要使用配置軟件EMGWConfi來組態MODBUS/RTU與MODBUS/TCP存儲區（0區、1區、3區、4區）的映射關系，同時配置串口側的波特率、校驗位、停止位、從站地址和網口側的IP地址、端口號等必要的信息，讓主站準確、快速、高效、輪循地向從站發送報文。
EMGWConfi是北京鼎實研發并提供的，擁有自主知識產權的上位配置軟件。通過以太網接口給ETH-485-MRTUX產品下載配置。

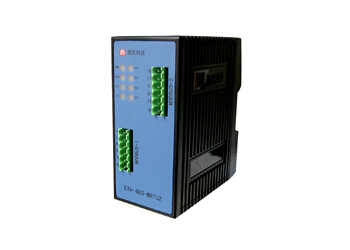

| 訂貨型號 | ETH-485-MRTU2 | ||||||
| 以太網接口參數 | 物理接口 | 8-pin RJ45，自適應接口方式 | |||||
| 工作模式 | 作 MODBUS/TCP服務器時，至多連接6個客戶機，方便調試；作 MODBUS/TCP客戶機時，可連接31臺服務器設備 | ||||||
| 波特率 | 10/100 Mbps，自適應 | ||||||
| 數據量 | 單條MODBUS/TCP 報文最大數據量：255（從MODBUS設備地址字節起始，包含FC至DU部分最后一字節的長度） | ||||||
| 串口參數 | 物理接口 | 做主站時，2個獨立MODBUS485主站接口,不加中繼擴展每口最多接31個，2口共接62個站。 | |||||
| 字符格式 | 數據位:8；校驗位：奇，偶，無；停止位：1，2 | ||||||
| 工作模式 | MODBUS RTU主從可選 | ||||||
| 波特率 | 2400bps、4800bps、9600bps、19.2Kbps、38.4Kbps、57.6Kbps、115.2Kbps可選 | ||||||
| 數據量 |
0號寄存器(輸出線圈)：8096Bits，1號寄存器(輸入線圈)：8096Bits， 3號寄存器(輸入寄存器)：2000Words，4號寄存器(保持寄存器)：2000Words |
||||||
| 操作特性 | 配置方式 | 使用專用組態軟件EMGWConfi配置下載，并根據實際需要選擇不同的軟件和工作模式 | |||||
|
電氣 參數 |
功耗 | 供電：24VDC（±20%），電流：90mA | |||||
| 工作環境 | 工作溫度：-20℃～+55℃(有更低溫度要求的客戶,請于采購時聲明)；工作相對濕度：5~95%(無結露) | ||||||
| 儲運溫度 | 運輸和存儲：-40℃～+70℃； | ||||||
| 安裝 | 方式：35mm導軌；防護等級：IP20； | ||||||
| 尺寸 | 寬(55mm)×長(120mm)× 厚(104mm)；重量：約440g | ||||||
| 產品特點 | 應用場合 | 主要用于將MODBUS/RTU設備接入以MODBUS/TCP為主干網絡(luò )的DCS系統中 | |||||
