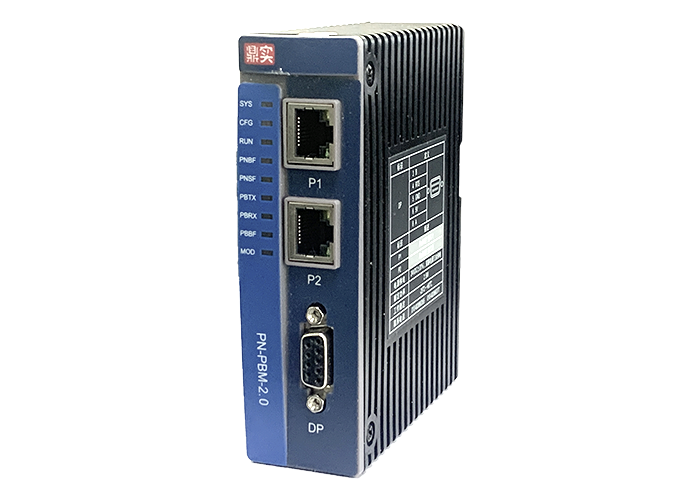

PN-PBM產品產品用來實現 PROFINET 協議與 PROFIBUS 協議的轉換，在 PROFINET 側作為從站，在 PROFIBUS 側作為主站，用來將 DP 從站設備接入 PROFINET 網絡(luò )當中去。

 （1） PROFIBUS-DP 通訊接口

· PROFIBUS 協議：DPV0

        · 通信波特率：9.6k，19.2k，45.45k，93.75k，187.5k，500k，1.5M，3M，6M

· 最大從站數：31

· 所有 IO 數據總長度(輸入+輸出）：967 – 2*slave_num（字節）

· 單個 PROFIBUS 從站最大槽數：100

（2） PROFINET 通信接口

· PROFINET：兩個 RJ-45，內置雙網口交換機

· 符合 PROFINET 的 C 類標準，支持 PROFINET V2.42 版本；支持 PROFINET 的 RT 實時通訊協議；

（3） 配置軟件

· 上位軟件：PB-Confi（2015-06-26  或之后版本）

· 功能：配置 PROFIBUS-DP 從站，生成 GSDML 文件

· DP 配置下載方式：PLC 配置包含PROFIBUS-DP 從站信息的GSDML 文件（參考產品手冊)



（4） 診斷功能

· LED 指示，設備自身，PROFINET 從站，DP 主站，DP 從站的運行狀態PROFINET 輸入數據區內置設備錯誤碼，主站運行狀態，從站運行狀態，全局控制操作狀態寄存器



（5） 供電

· 電源電壓：+24VDC（允許變動范圍：19.2VDC~28.8VDC）

· 額定電流：約為 138mA（24V 常溫典型值）

· 額定功率：3.312W

· 隔離電壓等級：1500V



（6） 防護等級

· 防護等級：IP20



（7） 環境條件

· 運輸和存儲溫度：-40℃ ~ +70℃

· 工作溫度：-25℃ ~ +55℃

· 工作相對濕度：+25℃下，濕度 95%（無凝露）



（8） 機械特性

· 外殼主體：ABS+PC

· 尺寸：104*35*120



（9） EMC 等級

· 靜電放電： 接觸放電 4kV，空氣放電 8kV；

· 電快速脈沖群： 4kV

· 浪涌抗擾度：L-N ：±1000V L-PE ：±2000V N-PE ：±2000V

1、 為DCS/PLC控制系統提供PROFIBUS解決方案

　　DCS系統、或PLC如何成為PROFIBUS主站？如何連接PROFIBUS從站設備組成現場總線控制系統？ 很多自動化系統需要PROFIBUS主站部件配套，特別是那些企業自主研發的DCS，但目前還沒有PROFIBUS主站功能的系統。如發電自動化系統、石化DCS控制系統，可以采用鼎實主站網關做PROFIBUS主站配套部件，提升控制系統具備現場總線PROFIBUS設備集成能力。
見下圖1虛框部分是山東一家火力發電自動化系統供應商自主研制的DCS系統，配套鼎實主站網關連接現場大量的PROFIBUS從站，包括：變頻器、執行機構、傳感器。該廠家與本公司合作提供PROFIBUS主站網關作為DCS系統的PROFIBUS解決方案。

　　上海一家知名火力發電自動化系統供應商多年來在火力發電自動化系統中采用自主研發的DSC系統，見圖2中虛框部分結構。采用鼎實PROFIBS主站網關為其DCS提供PROFIBUS解決方案。該方案不同之處在于要求PROFIBUS網關設備冗余（網關雙機熱備自動切換），而且主站網關同時具有PROFIBUS-DPV0/V1(C1+C2)功能。上位機可以通過主站網關讀取從站的DPV1(C2)數據，完成工作站的遠程儀表配置功能。

　　北京一家工業鍋爐控制自動化系統供應商要求鼎實為其基于工業PC的 DCS提供PROFIBUS解決方案。該方案特點在于要求PROFIBUS網關設備與總線冗余（網關雙機熱備自動切換），也要求主站網關同時具有PROFIBUS-DPV0/V1(C1+C2)功能，上位機可以通過主站網關讀取從站的DPV1(C2)數據，完成工作站的遠程儀表配置功能。

2、大量PROFIBUS接口儀表的集成提供解決方案—如工廠電力監控系統測量、保護設備的PROFIBUS系統集成

　　工廠電力監控系統底層由測量、保護設備組成，如：電機保護MCC、電量測量與保護PCC、智能開關、變頻器、智能軟起等。PROFIBUS-DP是目前電力監控系統底層比較流行的現場總線通信協議。上層網絡(luò )一般是基于以太網的協議；目前MODBUS/TCP是主流，未來104電力規約、PRPFINET等協議可能也會(huì )較為流行。電力監控系統必須通過主站網關將現場PROFIBUS設備組網，并將數據傳輸到以太網，以實現電力設備監控功能。
　　目前電力監控系統有兩種方式實現主站集成現場PROFIBUS設備方案：一是DSC或“通信管理機”中插入PROFIBUS主站網卡（如鼎實PROFIBSU主站PCI網卡型號：PBM-G-PCI）,二是采用主站網關模塊（如鼎實PBMG系列PROFIBSU主站網關模塊）。后一種方法目前逐步成為主流趨勢，原因有二：一是PROFIBUS從站設備數量龐大、分散性強，網卡式主站不如模塊式主站網關分布安裝；二是模塊式主站網關不受插槽限制，可任意擴展，適應分散、大量從站的要求。

實現電力監控系統PROFIBUS設備組網對主站網關的要求是：

（1）現場總線設備數量大、分散性強：一個實際工廠電力監控系統中現場設備數量巨大，如一個化工廠僅電機保護MCC數量在可能會(huì )有800~1000臺。龐大數量的現場設備分散在廣大區域內。

鼎實主站網關滿足數量大、分散性強的現場總線設備組網要求的優勢是：
① 多物理接口設計（2口）、內置集線器技術，免除外部敷線使用中繼擴展降低工程成本。單臺網關不用中繼擴展最多可集成2×31=62個從站。
② 模塊式主站網關可依據上層以太網分散式安裝，滿足現場設備分散性要求；
③ 模塊式主站網關的擴展不象插槽式網卡受到插槽數量限制，擴展自由，可適應龐大數量現場設備集成

（2）保證大量數據刷新的實時性：大量現場總線設備的組網必然造成大量數據集成與網絡(luò )數據刷新速度下降，控制系統要求網關必須保證一定的PROFIBUS設備數據刷新速度。
現場設備數據刷新速度與PROFIBUS速率、單從站數據量、從站個數、主站網關個數、主站網關設計原理諸因素有關；

鼎實主站網關滿足大量數據刷新的實時性要求的優勢是：
① 網關設計原理基于“存儲器共享型”網關設計，高性能（硬件）數據處理功能保證網關數據傳輸的實時性。
② 模塊式主站網關可自由擴展安裝數量，減少單個主站連接從站個數，從而提高從站數據刷新速度。

3、PROFIBUS設備升級與PROFINET系統連接

　　PROFINET作為PROFIBUS的升級技術，必須考慮到保護已使用PROFIBUS用戶的投資；即：必須為PROFIBUS設備與PROFINET系統連接提出解決方案。國際PI為此提出的解決方案是：使用PROFINET/PROFIBUS（以下簡寫為PN/PB）網關實現PROFIBUS設備集成并連接到PROFINET系統中。如下圖：使用PN/PB網關實現PROFIBUS設備集成到PROFINET系統中。

　　上圖中：IO1#、IO2#是PROFINET現場控制設備，有PN/PB PLC控制。PROFINET網絡(luò )中有工程師工作站1#與2#。這是一個典型的基于PROFINET的控制系統。由于用戶原有PROFIBUS設備，而且現實系統中仍需使用大量PROFIBUS設備，因此通過PN/PB主站網關將PROFIBUS設備集成并連接到PROFINET系統中。PN/PB主站網關在PROFIBUS一側是主站，在PROFINET一側是IO設備。

4、為PROFIBU設備集成到各種控制系統提供解決方案

　　國際工業控制網絡(luò )標準IEC61158包括十幾種網絡(luò )標準，因此我們總是要面對多種工業網絡(luò )技術并存的現實。在具體工程項目實施中，系統集成商就必須面對不同通信協議現場設備互聯的問題。
鼎實PROFIBUS主站網關應用最廣的場合是，將現場一些PROFIBUS設備（如變頻器、軟起、智能保護、MCC等等）組網，連接到不具備PROFIBUS主站功能的DCS、PLC、PAC、PC等控制器系統。

　　這種應用對PROFIBUS主站網關的要求具有如下特點：
（1）上行接口支持多種協議及自由協議：下行接口指PROFIBUS主站接口，上行接口是第三方設備接口。要求接口2類型豐富（RS232/485/422、CAN2.0A/B、802.3）并支持多種協議包括企業自定義協議。

鼎實PROFIBUS網關具有以太網MODBUS/TCP、MODBUS/485、CANOPEN標準協議及若干企業自定義協議（定制）。

（2）簡便實用價格低：

鼎實Min主站PBM-G-MBS2只連接2個DP從站，價格接近從站總線橋?？蓮V泛用于單DP從站連接到以太網或MODBUS/485控制系統。
