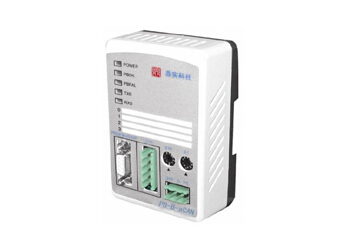

PB-B-aCAN總線橋

產品名稱：PB-B-aCAN總線橋

產品型號：PB-B-aCAN（詳細進入）

返回列表頁

產品概述
產品特點
技術指標
典型案例
下載資料
    PROFIBUS＠CAN總線橋在PROFIBUS一側做PROFIBUS從站；其中：PB-B-aCAN總線橋的另一側接口是基于CAN2.0A/2.0B的自由協議；PB-B-CANopen與PB-B-CANO2總線橋的另一側接口是基于CAN2.0A的CANopen協議。本產品為工業自動化領域的各種CAN2.0A/2.0B/CANopen協議設備接入PROFIBUS總線提供靈活簡便的解決方案，可滿足CAN2.0A/2.0B/CANopen設備（如：電力測量及保護儀表、變頻器、伺服系統、電子秤、條碼器、分析儀表、傳感器、小型PLC等）接入西門子、ABB控制系統（如：西門子S7-300、-400PLC系統，ABB的800F系統等）的連網要求。

●標準PROFIBUS-DP從站接口，符合IEC61158 TYPE3 PROFIBUS國際標準、中國國家標準GB/T 20540-2006;

●波特率自適應9600～12Mbps；

●兼容主流PROFIBUS主站設備,如Siemens 300/400 PLC 、Beckhoff-dp主站、ABB 800F、歐姆龍主站、和利時LK PLC、和利時DCS等；

● CAN2.0A/2.0B接口符合CANopen CiA D raft Standard 301標準；

●通過主站( PLC )配置及編程，可靈活實現CAN、CANopen協議通信；

●提供產品GSD文件用于PROFIBUS網絡(luò )集成;通過主站配置（如在STEP7配置中）可選擇C AN側通信波特率;5K、10K、20K、40K、50K、80K、100K、125K、200K、250K、400K、500K、666K、800K、擁有"控制字和狀態字"設置，可實時掌控設備的狀態，滿足用戶特定需求1M可選。

●存儲器共享型網關，PROFIBUS主站依據配置的網關PROFIBUS數據區（I /Q區）直接讀/寫CANopen一側站點數據。網關GSD文件用于網絡(luò )集成，只需通過主站配置即可實現CANopen組態并提供PROFIBUS I/Q到CANopen站點數據的對應關系；




PB-B-aCAN總線橋特點

●PB-B-aCAN總線橋具有兩種工作模式:M0/M1工作模式。M0模式總線橋可以做CAN主或從站;M1模式只能做CAN主站；

●M0工作模式需要在PROFIBUS主站配置（如STEP7）中配置總線橋CAN通信參數，如波特率等。自由協議的實現依靠主站PLC/DCS編程，傳輸CAN報文數據到PROFIBUS輸出Q區，編程控制總線橋控制子，實現每條CAN報文的啟動發送，并從PROFIBUS輸入I區得到總線CAN的接收報文數據。

●M1工作模式不同僅在于，需要在PROFIBUS主站配置（如STEP7）中配置網關CANopen需要發送的命令隊列  （各種TPDO、RPDO，SDO、SYNC、NMT、Heartbea t）及節點ID、發送間隔等信息，網關可自動形成并（定時、觸發）發送CAN報文，并接受解析從站回答命令與數據。

●總線橋的狀態字可全面反映總線橋的通信狀態和CAN的通信狀態，控制字可以靈活控制發送、接收邏輯。



　

　

PB-B-aCAN

PROFIBUS參數

標準

符合IEC61158 TYPE3 PROFIBUS國際標準、中國國家標準GB/T 20540-2006。

速率

 波特率自適應，9200~12Mbps

數據量

PROFIBUS 輸入/輸出數量可自由設定，最大輸入/輸出:
<1> Input Bytes + Output Bytes ≤ 232 Bytes；
<2> Max Input Bytes ≤ 196 Bytes；

<3> Max Output Bytes ≤ 196 Bytes；

CAN接口參數

CAN協議

ISO11898  CAN2.0A

ISO11898  CAN2.0B

 物理接口

標準CAN驅動接口  隔離

幀格式

標準幀：11位ID

擴展幀：29位ID

主/從工作模式

M0模式：主、從

M1模式：主、從　　

撥碼開關設置

M0模式：主、從

M1模式：主、從　　

撥碼開關設置

波特率

5K、10K、20K、40K、50K、80K、100K、125K、200K、250K、400K、500K、666K、800K、1Mbps可選

操作      特性

配置方式

● 通過DP主站配置網關

● M0工作模式需要在DP主站（STEP7）中配置總線橋CAN通信參數，如波特率等。通過在DP主站（PLC/DCS）編程來控制CAN數據的收發，實現自由協議CAN數到PROFIBUS的轉換。

● M1工作模式需要在DP主站（STEP7）中配置總線橋CAN通信參數，如波特率等，通過插入不同的IO module并設置不同ID號及收發長度來實CAN數據的收發。

● M1模式最多可配置24條CAN指令,可對每個CAN設備狀態進行監控。

GSD文件 M0：DSCANM0.GSD              M1：DSCANM1.GSD  M0：DSCANM0.GSD              M1：DSCANM1.GSD

電氣     參數

功耗

供電：24VDC（±20%），電流：110mA（24VDC時）

認證

CE認證，PROFIBUS認證

溫濕度

工作溫度：-20℃～+55℃（有更低溫要求的客戶，請采購聲明）；運輸和存儲：-40℃～+70℃；工作相對濕度：5~95%(無結露)

安裝方式

方式：35mm導軌

防護等級 IP20
 重量  約230g
 外形尺寸  外形尺寸：寬（70mm）×長（112.5mm）× 厚（39.5mm）

產品      特點

應用場合

<1>PB-B-aCAN為各種CAN2.0A/2.0B自由協議（用戶自定義或J1939等）設備接入PROFIBUS總線提供靈活簡便的解決方案。

<2>M0、M1模式更適合系統集成工程師，配置工作需要在主站配置工作中完成，M0需要PLC編程實現各種自由協議，M1較M0編程簡單。

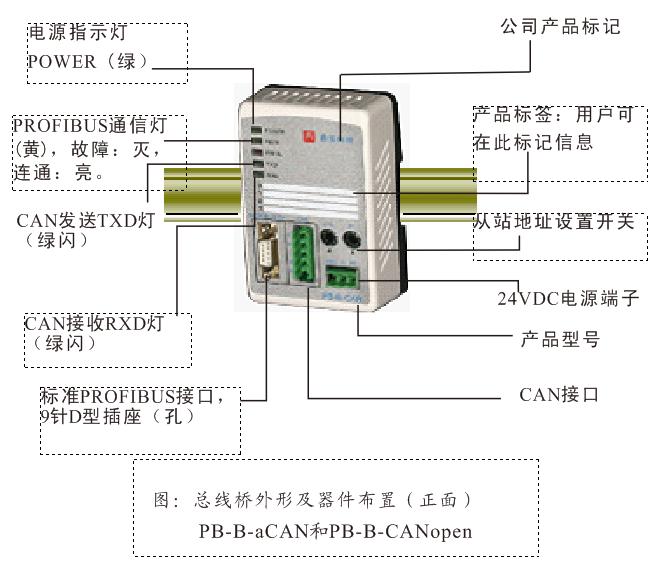

PROFIBUS總線橋外形及器件布置

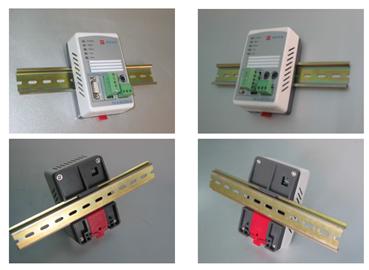

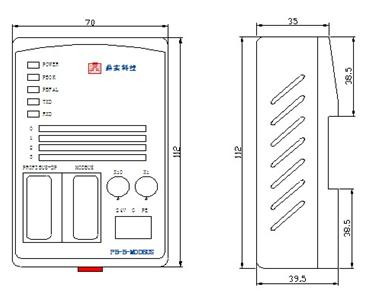

PROFIBUS總線橋外形尺寸與安裝

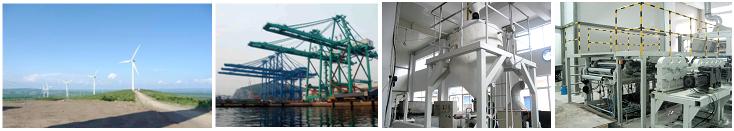

 行業應用



風電行業：內蒙風場、張北風電場　　　　

港口機械：三一重工

煤礦行業：陽泉煤礦

冶金行業：工業爐設備

塑料機械：杭州在和順BOPET拉膜生產線中的應用
