鼎實提供接口板卡技術方案的優勢

鼎實創(chuàng )新科技專業從事工業控制網絡(luò )接口解決方案及產品。公司從2004年算起累計為國內外近百家企業、十幾種產品提供了3萬片以上的PROFIBUS接口板卡。

當前鼎實接口板卡技術與時俱進，最新推出D（面向行規）系列、M（通用IO）系列板卡，通信協議包括：PROFIBUS、PROFINET、ETHERNET/IP、MODBUS/TCP、CANopen。其中PROFIBUS板卡基于鼎實自主知識產權的DSDPV1系列芯片，不依賴于進口芯片。D（面向行規）系列板卡提供DTM/EDD軟件及技術服務。

優勢1：支持設備行規的接口板卡使設備性能與國際主流技術接軌

鼎實D系列板卡是面向設備行規的板卡，這是目前市場上鼎實最先推出的技術概念。D系列板卡是在支持PROFIBUS基本功能基礎上，進一步按照產品設備行規設計開發的板卡。詳細技術含義請閱讀下面描述。

（1）什么是設備行規

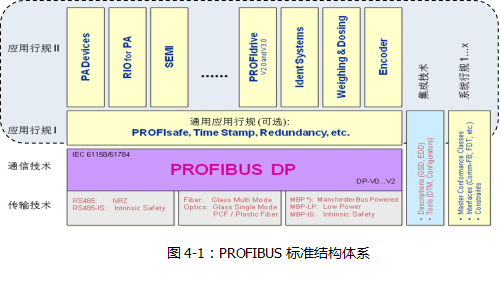

“設備行規“或稱”產品行規“，在PROFIBUS/PROFINET標準體系中就是“應用行規II“，見圖4-1：PROFIBUS標準結構體系。設備行規詳細規定各種不同設備在PROFIBUS/PROFINET網絡(luò )中的功能屬性.這些不同種類設備如：驅動器類（變頻器、伺服器）、編碼器、PA流程控制類設備（溫度、壓力、流量傳感器、執行器）、稱重器類等等。為實現同類型、不同廠家產品設備互換提供技術設計標準。設備行規代表了此類設備在國際市場上的主流技術標準。

（2）有多少種行規

國際PI組織發布了十幾種設備行規標準，下表4-1列舉了其中部分。

表4-1：部分PROFIBUS/PROFINET設備行規

序號	設備行規標準文件	涵蓋設備
1	PROFIBUS & PROFINET Technical Profile,PROFIdrive Part1: Profile specifications Part2: Mapping of Profiles to Network Technologies	變頻器、伺服控制
2	Profile for Process Control Devices	溫度、壓力、流量傳感器、執行器
3	Profiles for Low Voltage Switchgear Devices(LVSG) for PROFIBUS and PROFINET	低壓開關設備包括：控制和保護開關裝置、電機啟動器
4	Profile for Weighing and Dosage Systems (Part a,b,c) for PROFIBUS	稱重設備與定量給料系統
5	Profile for Intelligent Pumps for PROFIBUS and PROFINET	計量泵和真空泵
6	Profile for Identification Systems, Proxy Ident Function BlockTechnical Specification for PROFIBUS	條碼識別類系統
7	Profile Encoder Technical Specification for PROFIBUS and PROFINET Profile for DP-V2 Encoders Technical Specification	編碼器
8	PROFIBUS - Profile for NC / RC	數控與機器人
9	PROFIBUS Profile Remote IO for Process Automation	遠程IO（用于PA）
10	PROFIBUS Profile for Semi-Conductor Devices	質量流量控制器、真空壓力表、真空泵

（3）什么是面向設備行規的板卡

鼎實推出的D系列PROFIBUS/PROFINET接口板卡是面向設備類型、支持行設備行規技術標準的接口板卡。例如D系列板卡DPB-DRV-V10，是支持行規《PROFIBUS & PROFINET Technical Profile PROFIdrive》Ac1、Ac2功能，是面向變頻器PROFIBUS-DP接口板卡。采用該接口板卡的變頻器，設備通信應用層參數,即PROFIBUS-DP/V1參數設計及I&M信息功能依照PROFIdrive行規設計，與國際主流支持行規變頻器廠家產品相似，互換性高。變頻器用戶易于接受采用。

支持PROFIdrive行規板卡DPB-DRV-V10實現變頻器接口的舉例：見本文《附錄2：PROFIdrive行規板卡簡介》

（4）支持設備行規的接口板卡的優點

① 產品客戶應用方便、互換性好

PROFIBUS一側與國際主流廠家產品有相似的應用層，給用戶使用帶來方便；

② 產品升級總線有技術保證

產品性能與PROFIBUS總線技術的結合有國際標準（Profile）來保證；

③ 產品性能與國際技術水平接軌

用戶產品技術與國際同類產品主流技術性能接軌，提高產品性能，向國際先進水平看齊；

④ 產品開發工作量小

板卡集成設備行規協議，用戶開發精力集中到：提供設備數據與傳送數據到接口板卡。內側協議簡單（如：UART/MODBUS、SPI接口）

⑤ 部分行規產品可獲得國際產品認證

如：PROFIdrive（變頻器、伺服）、PA行規（執行器、溫度、壓力、流量）

⑥ 標準化的冗余總線解決方案

從站冗余行規《PROFIBUS Slave-Redundancy_2212_V12_Nov04》，遵從改協議標準可以解決從站冗余協議依賴主站系統問題。

⑦ DPV1(C1+C2)+DTM/EDD可參考對應設備行規設計實現增加與國際主流產品應用層的兼容性

接口板卡DPV1數據參考對應設備行規設計，DTM軟件或EDD文件也可以參考行規實現。采用支持行規接口板卡V1數據及DTM操作界面與國際主流產品相似，增加了產品應用層的互換性。

優勢2：V1功能與DTM/EDD一體化整體解決方案

（1）什么是DP/V1及C1、C2功能

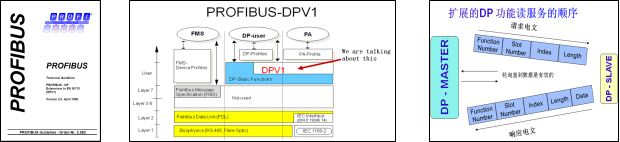

PROFIBUS周期性數據交換功能稱DP/V0，主要用于實時IO數據；實時IO數據在不超過確定時間間隔內保證將完成一次數據交換。非周期性數據交換功能稱DP/V1，主要是設備標識、配置、故障報警信息等非實時數據。DP/V1數據根據請求、或事件觸發完成一次數據交換；DP/V1數據交換在DPV0數據交換周期中的空閑時間內進行，不影響（延時）DP/V0數據的確定周期時間。

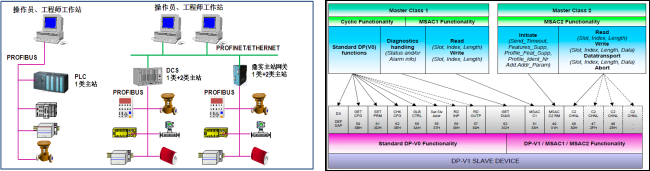

DP/V1功能又區分為C1和C2功能；由1類主站（通常是控制器）發起的DP/V1數據交換稱C1，即從站將以C1功能完成DP/V1數據交換。由2類主站（通常是操作站）發起的DP/V1數據交換稱C2，即從站將以C2功能完成DP/V1數據交換。通?？刂葡到y中操作員工作站、工程師工作站均為2類主站，通過DP/V1/C2功能完成對從站設備的遠程配置及設備管理功能。主站網關、或兼有網關功能控制器通常兼有C1和C2功能。

（2）DP/V1數據與設備行規的關系

既然V1數據主要包括設備標識、配置信息、報警信息，因此V1數據與設備行規有關。比如：變頻器的V1數據與壓力傳感器的V1數據時完全不同的。V1數據是設備應用層與用戶層數據。

（3）DP/V1在實際中有什么應用

目前在發電、石化、冶金、汽車制造等控制系統中，現場設備DPV1數據主要用于系統的設備（資產）管理，遠程參數管理等功能。

（4）沒有DTM和EDD的設備就無法實現V1數據集成

目前DSC設備管理系統集成現場設備DP/V1數據的技術是FDT/DTM技術與EDD技術。由于FDT/DTM技術具有良好的操作界面，得到多數DSC設備管理系統采用?，F場設備沒有DTM軟件或EDD文件是不能使用從站設備的V1功能。

（5）鼎實面向設備行規的接口板卡提供FDT/DTM和EDD的一體化解決方案

鼎實與美名的戰略合作關系，保證其有能力面向用戶產品提供接口板卡、芯片與DTM/EDD的一體化解決方案，使用戶開發的設備V1功能得到真正的應用。目前鼎實為采用其接口板卡或芯片用戶產品開發的DTM軟件，已經和ABB、艾默森、FOXBORO、西門子等DCS控制系統成功連接，將在發電等行業工程項目中得到應用。

優勢3：鼎實方案為苛刻結構尺寸要求提供靈活選擇——定制板卡和芯片方案

小尺寸板卡不一定就適合用戶產品結構要求，長線轉接接口的電氣物理性能難以保證；鼎實提供靈活的選擇以適應用戶最苛刻結構尺寸要求：通用板卡、定制板卡、芯片。

（1）板卡定制——國際流行的業務模式

針對用戶產品結構量身定做設計板卡可以滿足對結構尺寸要求苛刻的產品，這是目前國際上流行的業務模式，也是未來中國接口板卡市場的發展方向。鼎實板卡業務廠家質量保證是關鍵。鼎實IOS9001質量保證體系保證了定制板卡產品的設計質量、進度、批量爭產質量與價格承諾，以及后續持續的技術升級改進、升級服務承諾。

（2）鼎實DSDPV1芯片——不需要固件，同使用板卡一樣輕松

用戶自主設計PCB能滿足產品最苛刻的結構需求，如IP等級、防爆、微小尺寸、異形尺寸等。鼎實芯片就是鼎實板卡的集成，與板卡一樣極容易使用。芯片方案用戶成本最低，最適合對接口成本敏感的產品用戶。

優勢4：多協議板卡統一版型及管腳定義

目前鼎實板卡協議包括：PROFIBUS、PROFINET、ETHERNET/IP、MODBUS/TCP、CC-LINK。這些板卡既有統一或相似版型和及管腳定義，便于用戶產品協議擴展與升級。

優勢5：服務與產品一體化捆綁的市場概念

接口板卡、芯片類產品銷售有其特殊性——產品銷售必須與全周期的技術服務捆綁，才能保證用戶投資效益，包括：

（1）立項階段方案選擇技術咨詢

① 技術基礎背景及市場介紹

② 解決方案咨詢：

A、了解用戶產品（技術指標？產品結構？技術背景？應用行業？）

B、選擇接口板卡、定制板卡、芯片技術方案；

C、商業模式選擇：芯片+自主開發+技術服務？定制板卡+技術服務？定制板卡+技術服務

（2）開發階段技術方案及技術交流與培訓

（3）認證測試階段的指導與服務

① 產品標準認證的技術支持

② EMC及安全認證要求的技術配合

③ 行業特殊認證要求的技術配合

（4）制造階段的工裝設計與質量保證

① 測試工裝設備設計開發咨詢服務

② 產品測試工藝參數的咨詢服務

③ 測試診斷工具的咨詢

（5）用戶技術服務人員的技術培訓

① 用戶產品技術服務人員的相關技術培訓

② 測試診斷工具的咨詢

（6）用戶產品市場拓展中的技術支持

① 產品技術文檔中相關技術部分文字的提供

② 市場拓展中甲方指定的連接試驗中需要的技術支持服務

（7）用戶產品型號種類擴展需要的技術支持

（8）技術性能提高需要的技術升級

優勢6：批量產品質量保證、持久的價格承諾

（1）鼎實質量保證體系ISO9001，18000及14000

（2）接受?chē)H知名企業OEM貼牌業務，納入全球供貨體系

（3）接受?chē)栏竦牡诙讲閺S(chǎng)

（4）持久的批量?jì)r(jià)格承諾
