1. 現場總線PROFIBUS在工廠自動化系統中的位置

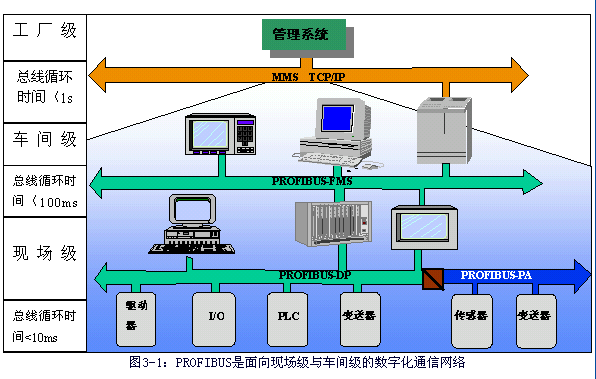

    一個典型的工廠自動化系統應該是三級網絡(luò )結構?；诂F場總線PROFIBUS-DP/PA控制系統位于工廠自動化系統中的底層，即現場級與車間級?，F場總線PROFIBUS是面向現場級與車間級的數字化通信網絡(luò )。如下圖3-1所示：

    (1) 現場設備層：主要功能是連接現場設備，如分散式I/O、傳感器、驅動器、執行機構、開關設備等，完成現場設備控制及設備間連鎖控制；如一臺加工設備控制、一條裝配輸送線或一條生產線上現場設備之間的連鎖控制。主站（PLC、PC機或其它控制器）負責總線通信管理及所有從站的通信?？偩€(xiàn)上所有設備生產工藝控制程序存儲在主站中，并由主站執行。

    (2) 車間監控層：車間級監控用來完成車間主生產設備之間的連接，如一個車間三條生產線主控制器之間的連接, 完成車間級設備監控。車間級監控包括生產設備狀態在線監控、設備故障報警及維護等。通常還具有諸如生產統計、生產調度等車間級生產管理功能。車間級監控通常要設立車間監控室，有操作員工作站及打印設備。車間級監控網絡(luò )可采用PROFIBUS-FMS，它是一個多主網，這一級數據傳輸速度不是最重要的，而是要能夠傳送大容量信息。

    (3) 工廠管理層：車間操作員工作站可通過集線器與車間辦公管理網連接，將車間生產數據送到車間管理層。車間管理網作為工廠主網的一個子網。子網同過交換機、網橋或路由等連接到廠區骨干網，將車間數據集成到工廠管理層。如下圖3-2所示。

圖3-2

    車間管理層采用通常所說的以太網，即IEC802.3、TCP/IP的通信協議標準。廠區骨干網可根據工廠實際情況，采用如FDDI或ATM等網絡(luò )。
