3. 現場總線PROFIBUS控制系統配置的幾種形式

3.1 根據現場設備是否具備PROFIBUS接口可分為三種形式

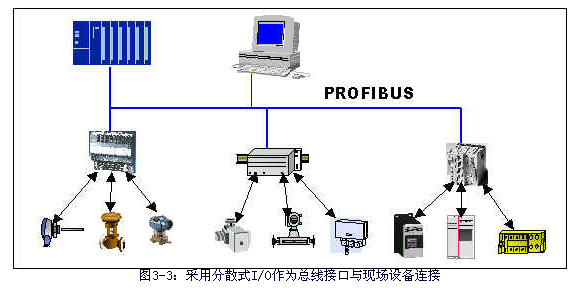

(1) 總線接口型: 現場設備不具備PROFIBUS接口，采用分散式I/O作為總線接口與現場設備連接。這種形式在應用現場總線技術初期容易推廣。如果現場設備能分組，組內設備相對集中，這種模式會(huì )更好地發揮現場總線技術的優點。見圖3-3：

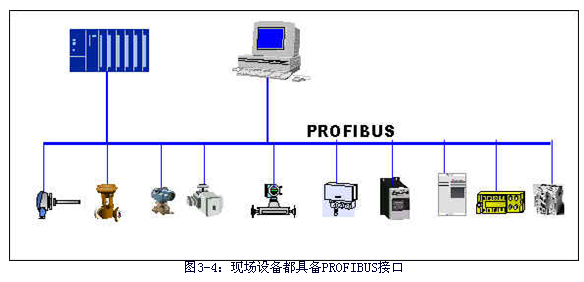

(2) 單一總線型: 現場設備都具備PROFIBUS接口。這種一種理想情況?？墒褂矛F場總線技術，實現完全的分布式結構，可充分獲得這一先進技術所帶來的利益。新建項目可能具有這種條件，就目前來看，這種方案設備成本會(huì )較高。見圖3-4：





(3) 混合型：現場設備部分具備PROFIBUS接口。這將是一種相當普遍的情況。這時應采用PROFIBUS現場設備加分散式I/O混合使用的辦法。無論是舊設備改造還是新建項目，希望全部使用具備PROFIBUS接口現場設備的場合可能不多，分散式I/O可作為通用的現場總線接口，是一種靈活的集成方案。見圖3-4。





3.2 根據實際應用需要的幾種系統結構類型

根據實際需要及經費情況，通常有如下幾種結構類型：

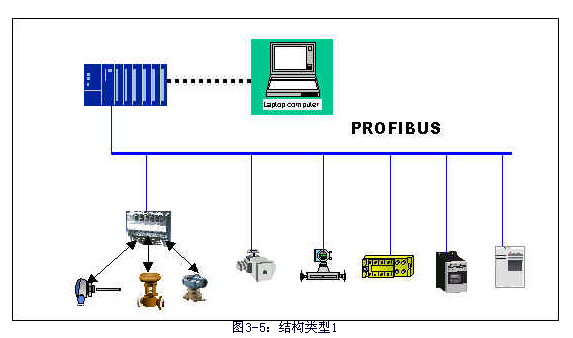

(1) 結構類型1: 以PLC或控制器做一類主站，不設監控站，但調試階段配置一臺編程設備。這種結構類型，PLC或控制器完成總線通信管理、從站數據讀寫、從站遠程參數化工作。如圖3-5所示。

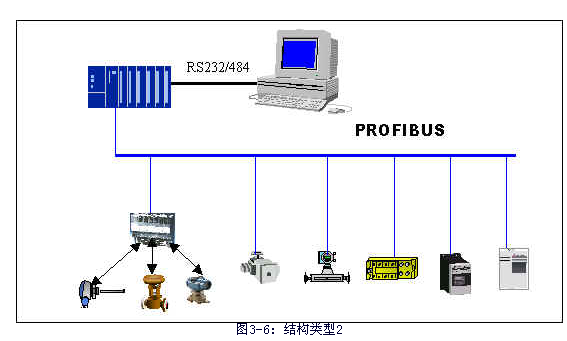

(2) 結構類型2: 以PLC或控制器做一類主站，監控站通過串口與PLC一對一的連接。這種結構類型，監控站不在PROFIBUS網上，不是二類主站，不能直接讀取從站數據和完成遠程參數化工作。監控站所需的從站數據只能從PLC或控制器中讀取。如圖3-6所示。

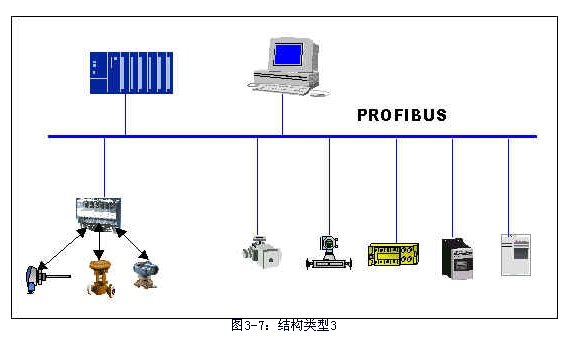

(3) 結構類型3: 以PLC或其它控制器做一類主站，監控站（二類主站）連接PROFIBUS總線上。這種結構類型，監控站在PROFIBUS網上作為二類主站，可完成遠程編程、參數化及在線監控功能。如圖3-7所示。

(4) 結構類型4: 使用PC機加PROFIBUS網卡做一類主站，監控站與一類主站一體化。這是一個低成本方案，但PC機應選用具有高可靠性、能長時間連續運行的工業級PC機。對于這種結構類型，PC機故障將導致整個系統將癱瘓。另外，通信模板廠商通常只提供一個模板的驅動程序，總線控制、從站控制程序、監控程序可能要由用戶開發，因此應用開發工作量可能會(huì )比較大。如圖3-8所示。

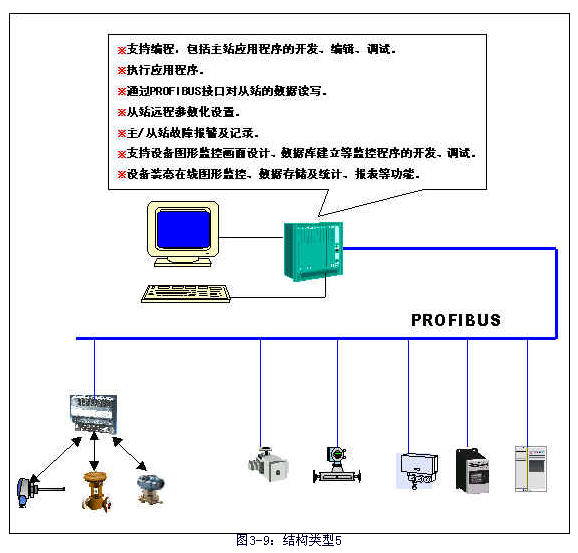

(5) 結構類型5: 堅固式PC機（COMOPACT COMPUTER）+PROFIBUS網卡+SOFTPLC的結構形式。如果上述方案中PC機換成一臺堅固式PC機（COMOPACT COMPUTER），系統可靠性將大大增強，足以使用戶信服。但這是一臺監控站與一類主站一體化控制器工作站，要求它的軟件完成如下功能：

▼支持編程，包括主站應用程序的開發、編輯、調試。

▼執行應用程序。

▼通過PROFIBUS接口對從站的數據讀寫。

▼從站遠程參數化設置。

▼主/從站故障報警及記錄。

▼主持設備圖形監控畫面設計、數據庫建立等監控程序的開發、調試。

▼設備裝態在線圖形監控、數據存儲及統計、報表等功能。

近來出現一種稱為SOFTPLC的軟件產品，是將通用型PC機改造成一臺由軟件（軟邏輯）實現的PLC。這種軟件將PLC的編程（IEC1131）及應用程序運行功能，和操作員監控站的圖形監控開發、在線監控功能集成到一臺堅固式PC機上，形成一個PLC與監控站一體的控制器工作站。筆者認為這種產品結合現場總線技術將有很好的發展前景。如圖3-9所示。



(6) 結構類型6: 使用兩級網絡(luò )結構，這種方案充分考慮了未來擴展需要，比如要增加幾條生產線即擴展出幾條DP網絡(luò )，車間監控要增加幾個監控站等，都可以方便進行擴展。如圖3-10所示，采用了兩級網絡(luò )結構形式，充分考慮了陰影部分的擴展余地。
