前言：
      工業控制已從單機控制走向集中監控、集散控制，如今已進入網絡(luò )時代，工業控制器連網也為網絡(luò )管理提供了方便。Modbus和Profibus就是工業控制器的網絡(luò )協議中廣泛應用的兩種網絡(luò )協議。
          系統描述：
       目前，PLC始終處于工業自動化控制領域的主戰場，為各種各樣的自動化控制設備提供了非?？煽康目刂茟?。各種開放式過程控制系統、開放式過程控制軟件、開放式數據通信協議，相繼產生并已經發生巨大變革。然后不同廠商之間的產品通訊協議不盡相同，從而就需要一種設備，能夠在不同的網絡(luò )通訊協議之間進行相互轉換。
       本系統中主要介紹PB-B-MM/V33總線橋在水泥廠大傾角石灰石下運曲線膠帶運輸機集控系統中的應用。

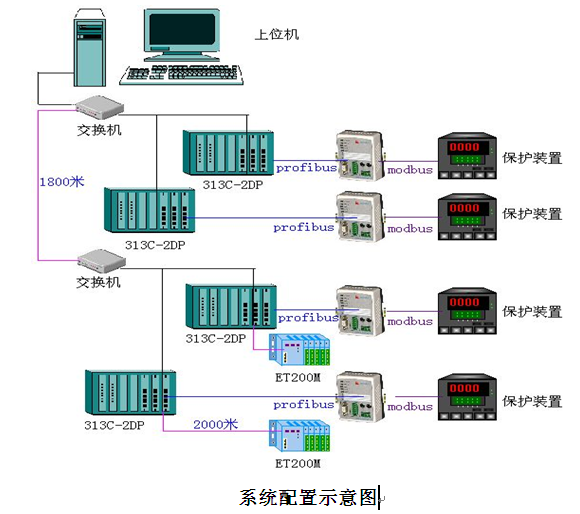

       本系統配置一臺上位監控計算機，安裝有西門子Wincc組態監控軟件，安裝在膠帶機尾部集中控制室內；4臺分別配置西門子313C-2DP的PLC控制柜，其中兩臺安裝位于膠帶機尾部集中控制室內，另兩臺安裝位于膠帶機中部集中控制室內；四套膠帶機保護裝置及傳感器；兩臺ET200M遠程I/O位于膠帶機尾部。系統總體示意如下圖所示：






由于保護裝置為Modbus通信協議，故需通過PB-B-MM/V33轉換成Profibus保護裝置的數據（沿線故障，故障曲線）傳給313C-DP，313C-2DP在通過以太網與上位機進行數據交換，從而實現整個系統的實時監控。監控畫面如下圖：

系統功能：
上位計算機安裝配置了WinCC組態軟件,WinCC是一個集成的人機界面系統和監控管理系統，它包括圖形編輯器、變量管理、報警記錄、變量記錄、報表編輯器、全局腳本、控制中心、用戶管理等功能，具有高性能的過程耦合、快速的畫面更新以及可靠的數據管理。
上位計算機系統通過網絡(luò )把設定的參數值和對電氣設備的操作命令發送給PLC，并接收PLC收集的設備狀態、電氣參數及故障等信息，再在上位機的監視顯示器上顯示，完成與PLC的信息交換，以實現對設備正常運行的自動化管理。
操作人員通過上位計算機，可以圖表方式顯示設備的運行狀態、故障類型和運行數據，可單控相關設備的運行/停止，可集控膠帶機全線設備啟動運行和停止。系統采用控制功能分開的方法，即：上位機執行顯示、操作、報警、儲存等功能， PLC執行保護、控制和數據的采集等功能。
脫離了上位機，PLC也能獨立完成對系統的控制。
網絡(luò )系統：

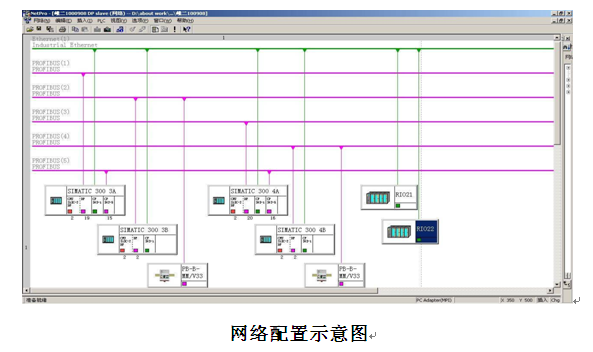

在本系統網絡(luò )中包括了Ethernet、Profinet、Profibus和Modbus。上位計算機與4臺PLC、4臺PLC之間通過Etherne進行通訊；ET200M遠程I/O與313C-2DP之間通過Profinet通訊；PB-B-MM/V33總線橋以DP從站的方式與313C-2DP通訊，以Modbus主站的方式與保護裝置通訊。網絡(luò )配置如下圖：

PB-B-MM/V33總線橋的應用：

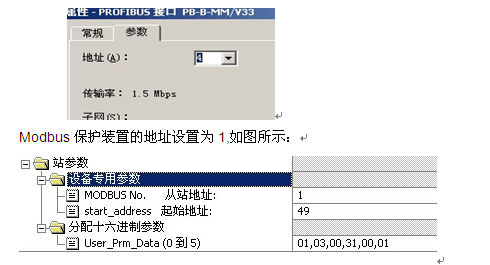

PB-B-MM/V33總線橋在本系統中的作用是Profibus與Modbus之間的相互轉換。PB-B-MM/V33作為DP從站，與313C-2DP通訊；作為Modbus主站與保護裝置通訊，故需設置DP從站地址，在本系統中DP從站地址設為4，如下圖所示：

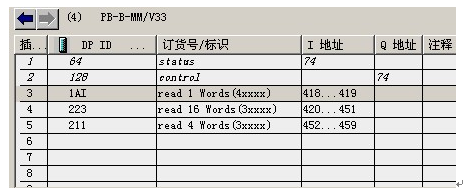

PB-B-MM/V33總線橋需要從保護裝置讀取21個字的故障信息和故障類型傳給PLC，硬件配置如下圖：

PB-B-MM/V33總線橋具體應用步驟如下：

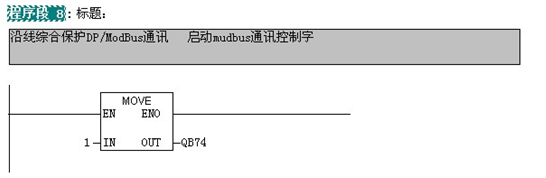

第一步：需啟動PB-B-MM/V33的modbus掃描，并且開通modbus的讀允許和寫允許。程序如下：

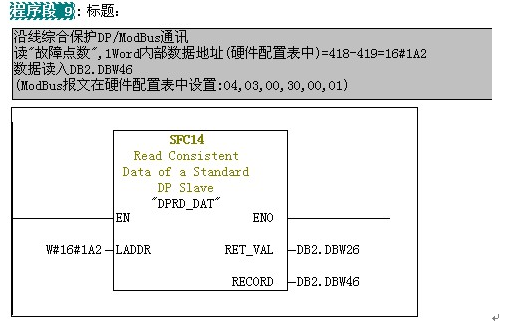

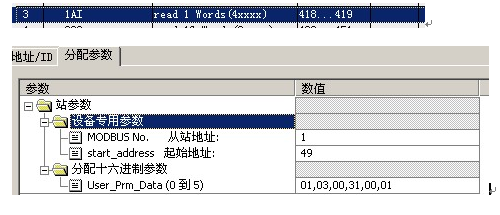

第二步：讀取保護裝置的1個字的故障數量信息，并存儲。配置及程序如下：

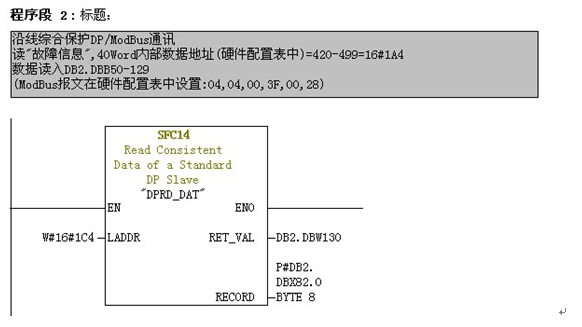

第三步：讀取保護裝置20個字的故障類型和故障位置信息。程序如下：

第四部：處理保護裝置的數據，轉存到PLC內部寄存器中，供上位機顯示。如下圖所示：

 總結：
   經上闡述，PLC廣泛應用于工業控制領域，總線通訊協議的應用使的PLC與不同控制器之間實現數據交換通訊，使工業控制更具開放式，集中式，提高了整個控制系統的安全性，適用性和先進性。PB-B-MM/V33總線橋在本系統中的可靠使用，膠帶沿線保護傳感器的信息及位置準確的上傳至上位監控計算機，大大提高了系統維護的方便性，提高了生產效率。
