摘要

　　天津某軍工化工生產車間主控制系統用的是MODBUS總線，現在有四臺帶PROFIBUS接口的從站設備要接入系統。不論將總線系統升級到PROFIBUS或者使用一個PROFIBUS主站通過PC機將數據傳送給MODBUS主站都是費時費力且花費極高。主站網關PBM-G-MBS很好的解決了這種問題。

1.  系統構架

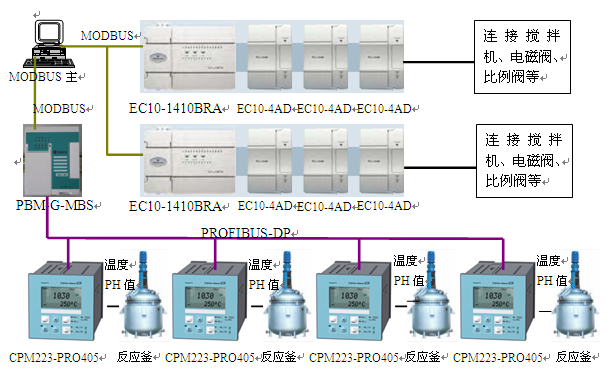

　　主模塊用的是艾默生EC10-1410BRA，本身具有14點DC輸入10點繼電器輸出，后面帶有三塊4路的模擬量擴展模塊EC10-4AD。他們組成兩套系統來分別控制4個反應釜，連接的設備有反應釜的攪拌機，進料的電磁閥以及比例閥等。4個反應釜的溫度以及PH值等參數通過E+H的變送器CPM223-PRO405來采集，此變送器提供的接口為PROFIBUS-DP，所以就用到了主站網關PBM-G-MBS。主站網關在這里做MODBUS的從PROFIBUS-DP的主，PC機里面用戶自己編寫程序模擬做MODBUS主站將網關將采集的數據讀上來，然后將數據傳送給EC10-1410BRA。具體請參看圖1。

圖 1

2.  功能的實現

　　由于主站網關在這里做的是PROFIBUS的主站，要連接下面的PROFIBUS的從站的話，需要用的配置軟件來解析從站的GSD文件，這里我們用的是鼎實公司自己的配置軟件PB-Confi。具體的使用方法請參看鼎實公司網站資料下載區“PBM-G-MBS產品手冊”。

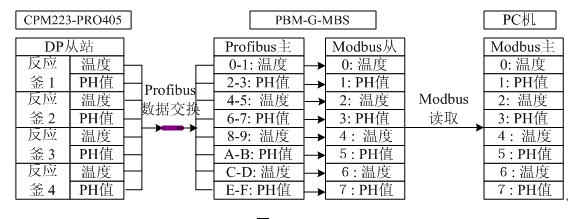

　　當配置好并下載連通之后，下面具體的說明一下主站網關在這里的數據的傳輸過程，請參看圖2。對于主站網關來說，在PROFIBUS側，主站網關周期性的輪詢4個變送器從站，讀取溫度和PH值信息，這個過程只需要在配置軟件PB-Confi配置好后即可自動運行，不需要用戶額外操作，在MODBUS側，主站網關通過內部的雙口RAM將數據從PROFIBUS區域交換到MODBUS區域，等待MODBUS主站發送讀取的報文，然后將數據傳遞給MODBUS主站。

圖2

3.  結論

　　此系統自安裝完成穩定無故障運行后，極大地提高了生產效率，年產量自500萬噸提高到750萬噸。
　　在碰到了一個MODBUS的系統中需要連接幾臺帶PROFIBUS接口的設備的時候，主站網關PBM-G-MBS是最經濟和方便可行的解決方案，它的獨特的優點主要體現在兩個方面1、具有數據交換及診斷等大部分功能，同時精簡了邏輯控制功能，降低了產品的價格2、相當于一個MODBUS從站，能將數據直接傳遞給MODBUS主站。目前同類型的產品市面上基本沒有。
