鼎實PBM-ETH-3.0主站網關在化工行業的應用

1.     前言

MODBUS TCP協議以其組網方便靈活、技術成熟、數據量及速度指標優越、協議開放等優勢，在工廠級設備聯網中被廣泛采用，也是化工行業主流DCS廠家，如霍尼韋爾、恒河等支持的協議。而生產現場的電氣設備（如控制風機、閥門、泵類的變頻器和馬達保護器）不一定支持該協議，如西門子廠家的設備，通常是PROFIBUS協議。要實現DCS對這些設備的監控和管理，需要用到鼎實公司的PROFIBUS主站轉MODBUS TCP網關PBM-ETH-3.0。本文將主要介紹該產品在山東某化工廠的應用案例。

2.     現場應用介紹

2.1 設備連接

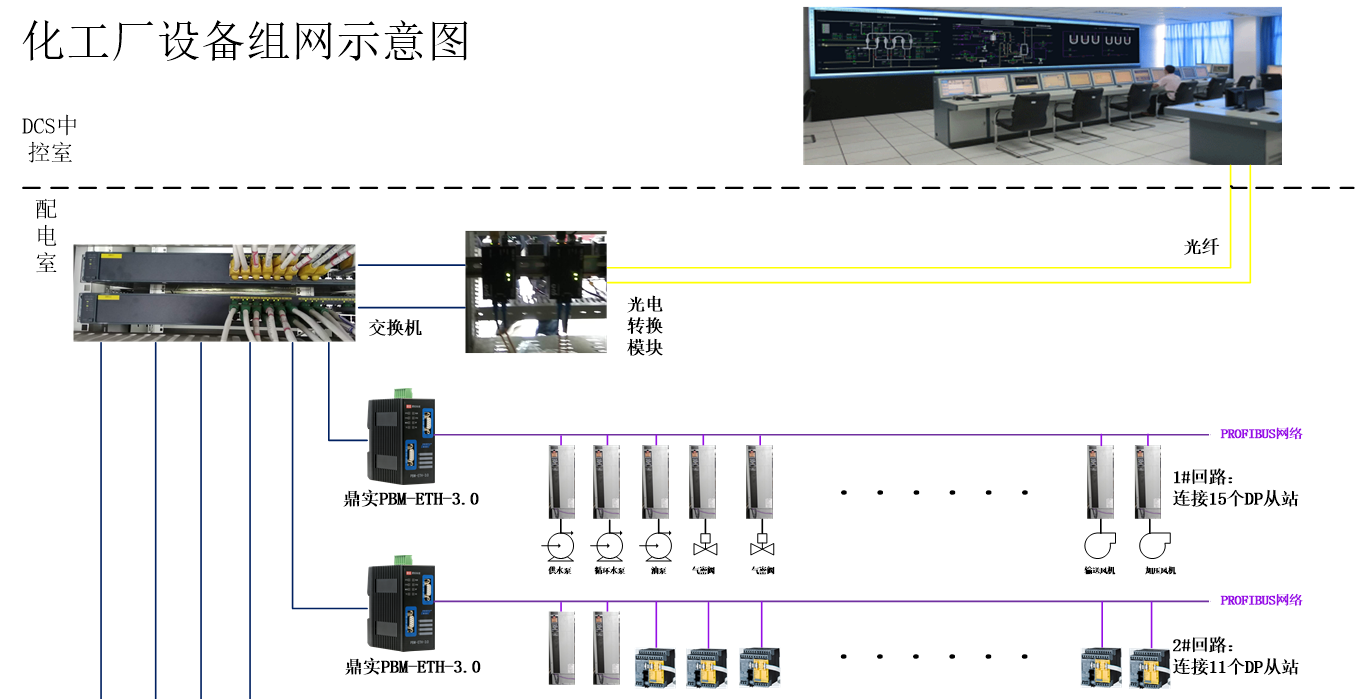

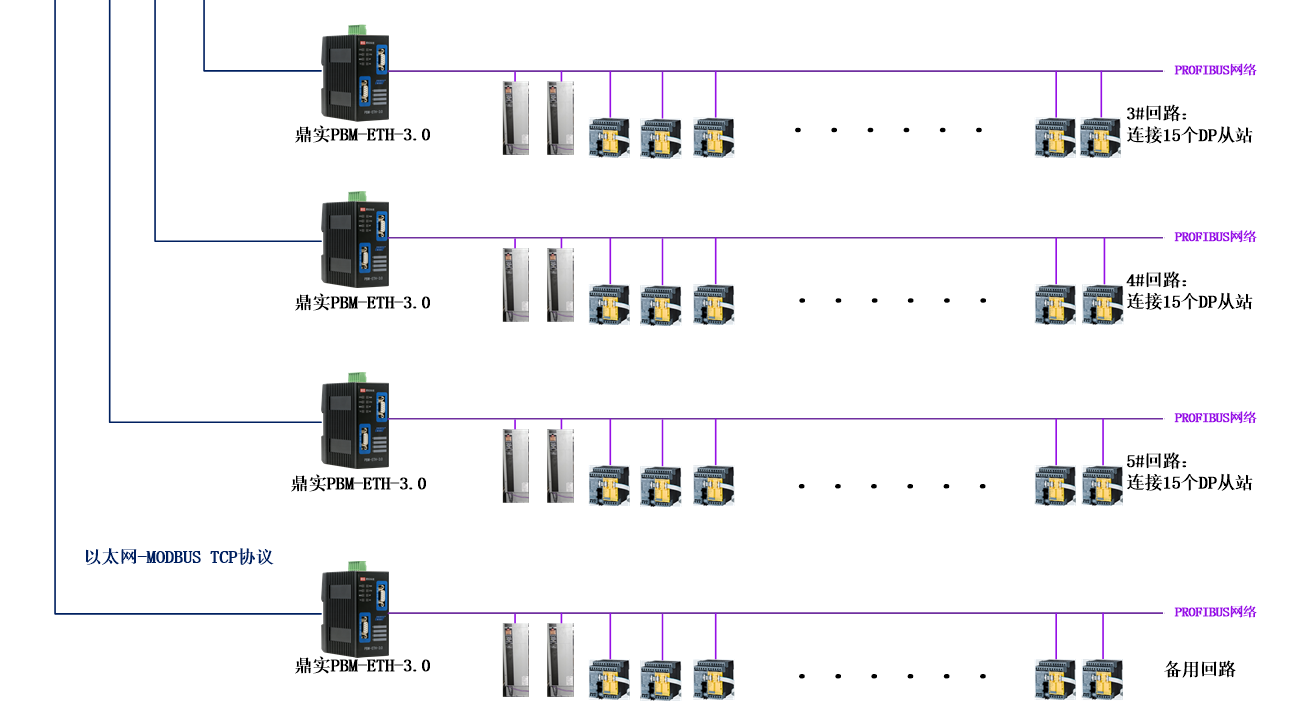

圖2-1、某化工廠設備組網示意圖

上圖所示為山東某化工廠中炭黑生產某環節中設備連接示意圖?，F場有大量的閥門、水泵、油泵、風機、升降機等設備，有的通過變頻器驅動，有的通過電機保護器進行控制、監測、保護、管理。變頻器以丹佛斯品牌為主，電機保護器用的是西門子SIMOCODE pro（電機管理和控制設備）系列產品，接口都為PROFIBUS DP（從站）。本例中一個配電室大約有90臺設備，控制6條回路，每條回路有10-20個DP從站。為了方便維護和管理，每個回路用一個PBM-ETH-3.0模塊（PROFIBUS DP主站）。PBM-ETH-3.0模塊在以太網側做MODBUS TCP服務器，連接交換機、光電轉換器，通過光纖接入遠處的霍尼韋爾DCS中控室，實現現場設備到DCS的連接。

2.2 產品優勢表現

    本項目中，PBM-ETH-3.0作為工廠DCS與現場設備之間的的連接模塊，起到了非常關鍵的作用。除解決了用戶現場通信協議不匹配的問題外，在穩定可靠的品質、優越的性能、完善的產品功能以及良好的用戶體驗效果等方面，也都得到了客戶的認可。主要體現在以下幾方面：

①、兩個PROFIBUS DP接口——無需中繼器，滿足海量DP設備接入要求。

本產品在DP側有兩個DP口，每個DP口在物理層上是一個獨立的DP網段，根據PROFIBUS安裝規范，1個接口最多可以連接31個DP站點，兩個口最多連接62個DP站點，且無需額外的PROFIBUS中繼器。這樣就非常適合化工廠配電室中海量的電氣設備，如電機保護器、變頻器、電力儀表、開關設備等DP從站的連接。

圖2-5、PBM-ETH-3.0的兩個DP接口

②、兩個以太網接口——可設成交換機或雙網口模式，組網靈活方便。

本產品在以太網側有兩個以太網RJ45口，每個以太網連接最多支持4個客戶端同時訪問。用戶可以將這兩個網口設置成交換機或雙網口模式，這樣就可以根據現場要求組成多種形式的以太網拓撲，組網靈活，通信可靠。

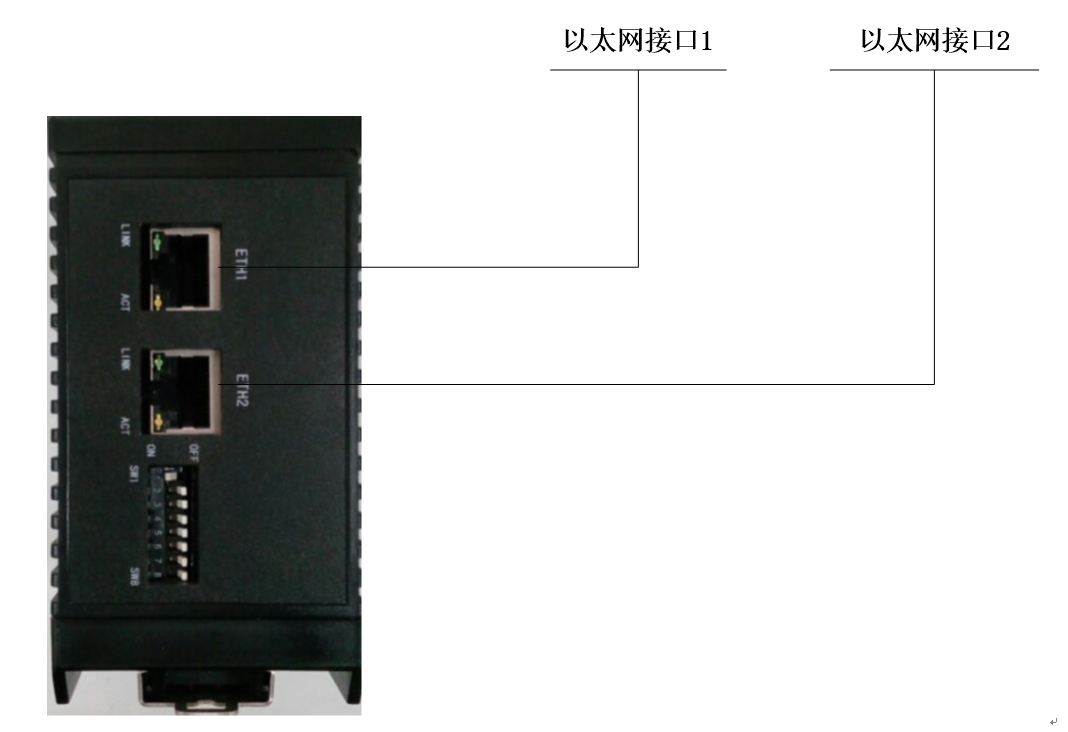

圖2-6、PBM-ETH-3.0的兩個以太網接口

③、模塊內部低時延——保障通信的實時性要求

通信過程中，產品內部延時<10ms,滿足化工廠設備控制和數據傳輸的實時性要求。

④、豐富的診斷功能

該產品診斷功能豐富，同時滿足調試和生產過程中設備故障診斷和維護需要。診斷功能包括：產品指示燈、PBCofni軟件的在線診斷、上位軟件中實時監測從站狀態、系統日志等。

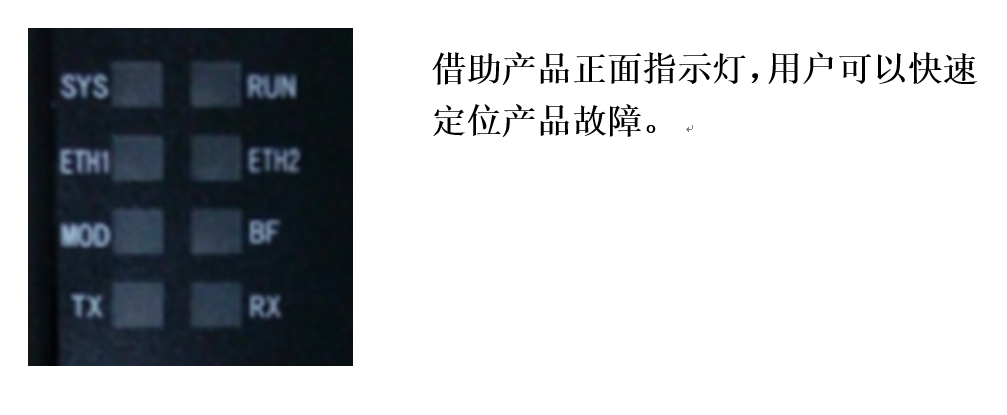

?  指示燈級別的診斷

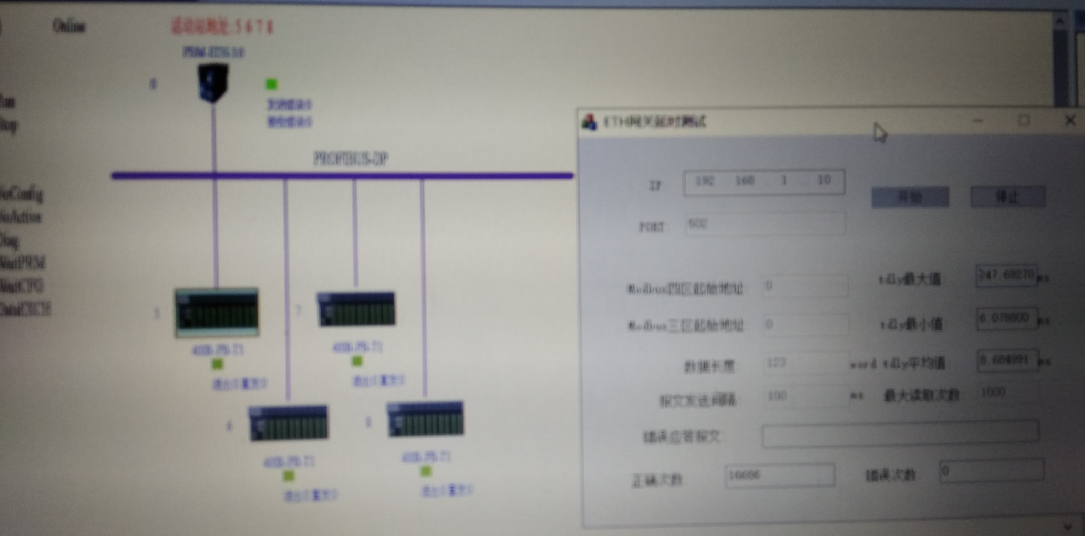

?  鼎實PBConfi軟件診斷舉例

PBConfi軟件在線診斷和調試功能，實現報文級診斷，主、從站狀態，DP物理層監測結果一目了然。

?  上位軟件通過MODBUS TCP協議可訪問的診斷數據

表2-1、MODBUS TCP輸入寄存器定義

從上表中可知，MODBUS輸入寄存器中，用戶可訪問的，與診斷相關的存儲區包括：DP診斷區、系統日志區、系統狀態寄存器1/2、主站狀態寄存器、從站狀態寄存器。存儲區總長度1855個字，用戶可根據需要進行選擇性訪問，診斷功能極其豐富，滿足化工廠對設備狀態監測、管理和預維護的相關功能。

⑤、支持DP V1通信

   該產品支持PROFIBUS DPV1通信，并提供相關的DTM文件，用戶由此可以對DP從站的非周期性數據進行讀寫，診斷信息的讀取等操作，適應當前工廠資產管理的需要。

3.     結束語

由于化工行業對產品穩定可靠性的特殊要求，以及國內相關產品開發起步較晚，該行業長期處于國外產品和技術壟斷的狀態。本項目于2018年建成并投產，當時項目中用到的設備，鼎實PBM-ETH-3.0是唯一的國產品牌。用戶之所以認可鼎實，是因為對方了解到我們公司DP主站類產品自2010年推出以來，已經經歷了相當長的發展時間，并且在同行業（石化）和火電、冶金、煤炭等有非常成熟的應用案例。時至今日，該項目已連續運行5年，未出現過任何故障。經過這些年的發展，該產品也實現了完全自主知識產權并滿足當下的國產化趨勢要求，期待未來在化工行業發揮更大的作用，給用戶創(chuàng )造更多價值。
