車間設備聯網與MES系統——解決方案

中國制造業正面臨技術升級的關鍵時刻，無論是機器換人、兩化融合、智能制造、還是未來將實現“工業4.0”和“中國制造2025”，目前市場項目實施的關鍵是：MES系統+車間設備聯網。“車間設備聯網”是實現工廠“兩化融合“的關鍵，可保證自動化層實時在線數據進入MES/ERP管理層。MES是實現車間級數字化管理的功能軟件，MES與AI及互聯網、云計算技術的融合是未來工廠智能制造的技術基礎。

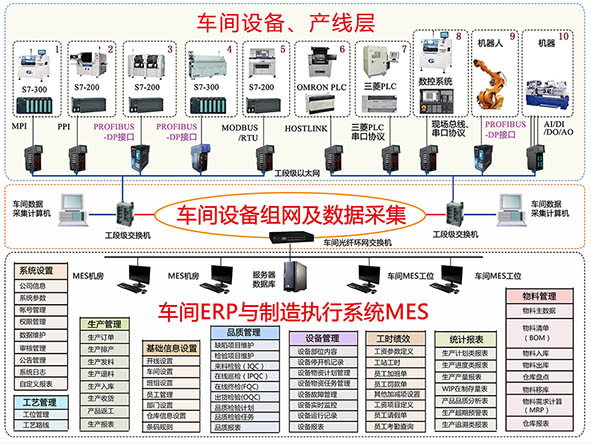

鼎實專注于多協議設備互連，將各種PLC、數控、機器人間接到車間以太網，為MES提供底層設備信息。右圖源于是一個真實工廠MES的連網項目。

▼1號設備S7-300留有MPI接口通過SG網關連通到以太網。

▼2號設備S7-200留有PPI接口通過SG網關連通到以太網。

▼3號設備S7-200留有DP從站接口通過鼎實ETH/DP主站網關連通到以太網。

▼4號設備S7-300留有DP主站接口通過鼎實ETH/DP從站網關連通到以太網。

▼5號設備S7-200留有MODBUS/485串口通過SG網關連通到以太網。

▼6號設備OMRON/PLC留有HOSTLINK協議串口通過SG網關連通到以太網。

▼7號設備三菱PLC留有串口通過SG網關連通到以太網。

▼8號X廠家數控系統留有串口通過SG網關連通到以太網。

▼9號Y廠家機器人，留有串口通過SG網關連通到以太網。

▼10號設備是現場零散DI、AI采集，通過EIO-L以太網IO采集模塊集成到以太網。

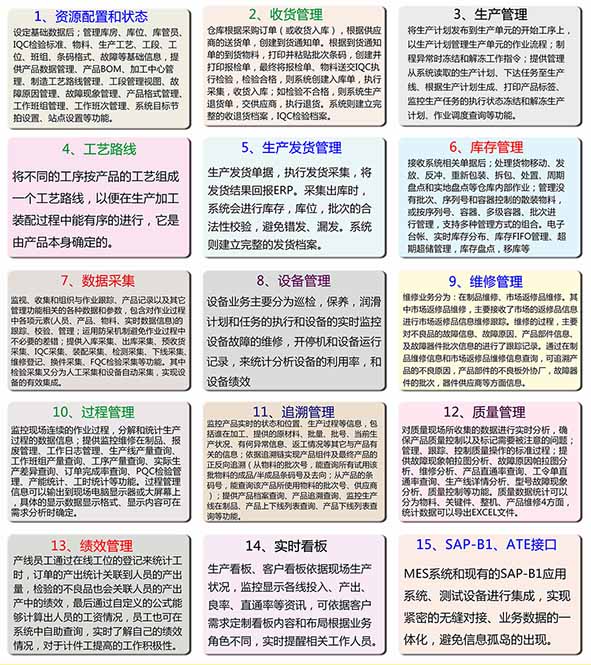

車間ERP與制造執行系統DS-MES是針對企業產品制造現場，面向車間的執行管理層面，提供一套簡潔易行的實用型制造管理套件。DS-MES在ERP與MES系統的開發應用實踐中提取出的制造工廠需求共性，它基于--MES標準應用功能包組合，用獨特的技術方式，倡導更加易用和高效的企業信息系統應用特色。

DS-MES是一套工廠生產管理系統，采用先進的C/S架構，具有快速部署、快速見效、自動化程度高的特點。它可將位于上層的ERP計劃管理系統與底層的工業設備操作之間的信息鏈打通，通過多種數據終端呈現方式對制造現場的計劃安排、指令下達、過程控制和數據采集進行實時調度，滿足用戶可實時察看和控制現場、減少過程錯誤、提高工作效率、持續改進制造過程的要求，實現精益制造和追溯管理。

DS-MES面向中小制造企業，及ERP與MES一體，尤其適合組裝、機加類工藝，如電子、機器制造、電器制造、家電等行業?？蓪?shí)現：生產管理精細化、生產執行可視化、生產過程可控、與現有系統可集成。

車間生產設備組網設備——網關

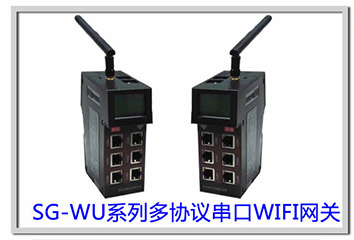

多協議串口WIFI網關

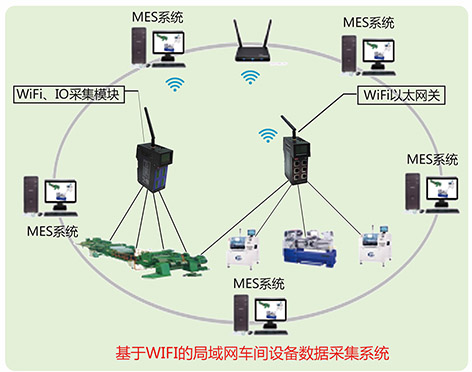

鼎實“SG-WU系列多協議串口WIFI網關”是采用WIFI傳輸技術的多協議以太網，用于局域網。
特點：用于車間以太網布線不方便條件下的生產設備組網，為車間MES系統搭建底層設備信息平臺提供技術方案。

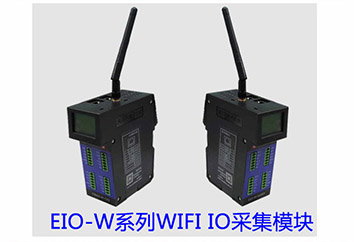

WIFI IO采集模塊

鼎實“EIO-W系列WIFI IO采集模塊”, 是采用WIFI傳輸技術的以太網IO采集模塊。用于車間以太網布線不方便條件下的生產設備IO采集，為傳輸線和孤立、單機小型設備生產狀態采集，現場信息傳送到以太網提供解決方案。
特點：8DI/8DO、8AI/8DI;工業級設計; 支持MODBUS/TCP或定制協議。

產品詳情請聯系客服

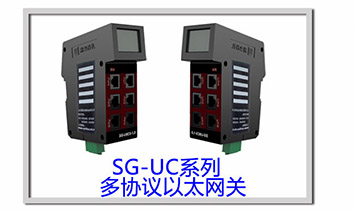

多協議串口以太網關
鼎實“SG-UC系列多協議以太網關”為車間級多協議生產設備組網，為車間MES系統搭建底層設備信息平臺提供技術方案。SG網關可將為各種協議的小型PLC（歐姆龍、三菱、臺達、S7-200等）、測量儀表 （基于RS232/485、CN2.0A/B的自由協議、PROFIBUS-DP從站）、數控系統、機械手接入車間以太網。
特點：內置多協議庫（含MPI,PPI,HOSTLINK等），開放LUA腳本開發品平臺，2~6串口適應海量?jì)x表信息集成，如電力監控行業。工業級設計，以太網接口單/雙RJ45,交換機模式可做菊花鏈連接，支持MODBUS/TCP或定制協議。

點擊此處進入產品詳情

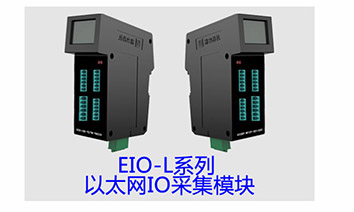

以太網IO采集模塊
鼎實“EIO-L系列以太網IO采集模塊”，用于車間生產設備IO采集，為傳輸線和孤立、單機小型設備生產狀態采集，現場信息傳送到以太網提供解決方案。
特點：8DI/8DO、8AI/8DI;工業級設計;以太網接口單/雙RJ45,交換機模式可做菊花鏈連接，支持MODBUS/TCP或定制協議
